HOME > CKI > 적용사례

CKI 설치 실적

철강산업

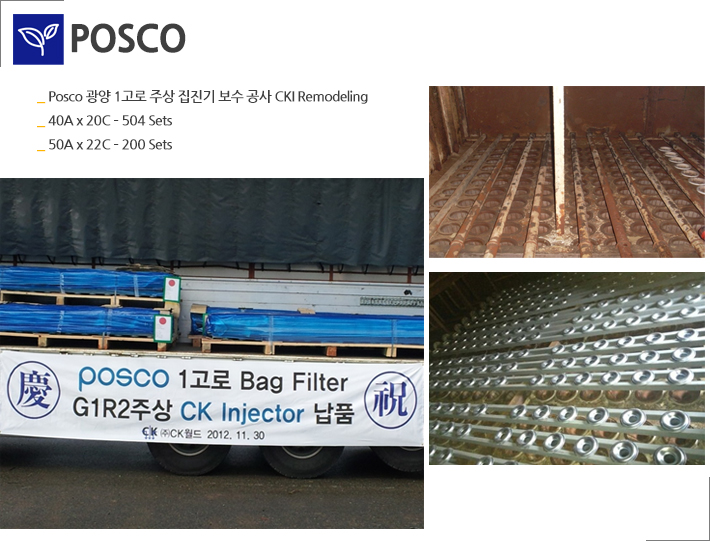

포스코 포항, 포스코 켐텍(포항,광양), 광양 제철소, 포스코 특수강, 현대중공업,
현대제철, 동부제철, 동양제철화학(OCI), 고려 아연, 포항 전기로 백필터, 동부메탈,
삼정피엔에이, 세아베스틸, STX 조선 해양

01

발 전 소

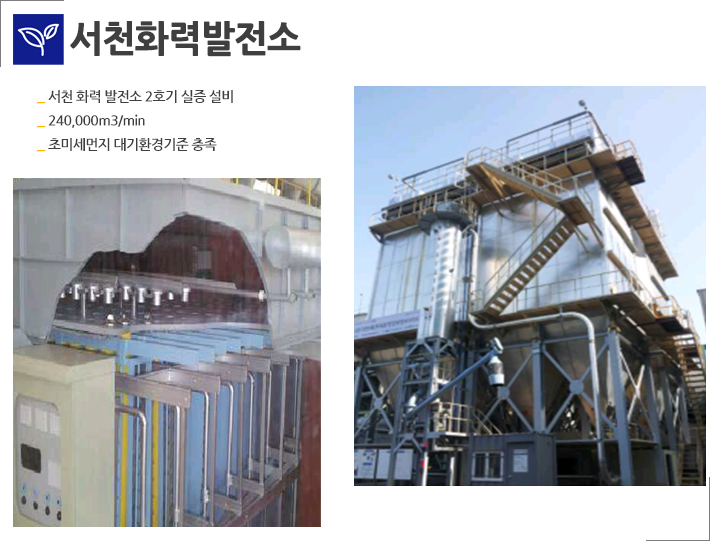

중부발전 서천 화력 발전소, 남부발전 하동 화력 발전소,
태안화력발전본부 연료설비팀.

02

시멘트, 석회, 석고
동양 시멘트, 한일 시멘트, 현대시멘트, 쌍용 양회, 아세아 시멘트, 헌라 라파즈,
유니온, 금비

03

석유 화학 산업
LG 화학(대산, 여수 PVC, ABS, MMA, MBS, BPA, PP), 광성 화학, SK 에너지,
금호석유화학, 한화케미칼, HOC 대산

04

소각로 시설
고성, 김해, 포천, 수원, 영암, 완도

05

식품, 제지, 사료
CJ 제일제당, CJ 라이온, 대상, 동서식품, 전주 제지, 쌍용 C&B, 동일 제지,
대원 제지, 농협 사료 공장, 카킬(퓨리나)

06

해외 수출
중국, 일본, 대만, 말레이시아, 인도네시아, 미국, 멕시코 등

07

적용사례

기존 백필터 사양 Bag filter Remodeling for Coal Mill

공 정 분 진 분 사 장 치
Coal Mill Coal Dust 단순분사 시스템
현상파악 : 백필터 차압 증가 -> 생산력 저하 압축공기 소모량 과多; 생산량 증대 계획

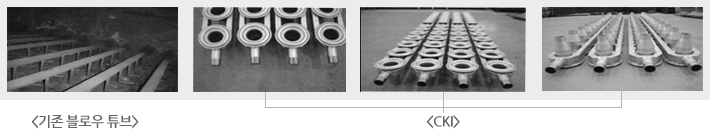

개조진행 : CK INJECTOR 로 교체 ; 기존 VENTURI가 CAGE와 일체형
개조전 개조후
필터 백 차압 200mmAq이상 120mmAq
압축공기압력 5kg/cm2 5kg/cm2
펄 싱 주 기 3~4 초 20초
필 터 수 명 12개월 최소 30개월
효 과 풍량 및 생산성 30% 증가
투자회수기간 1.3년

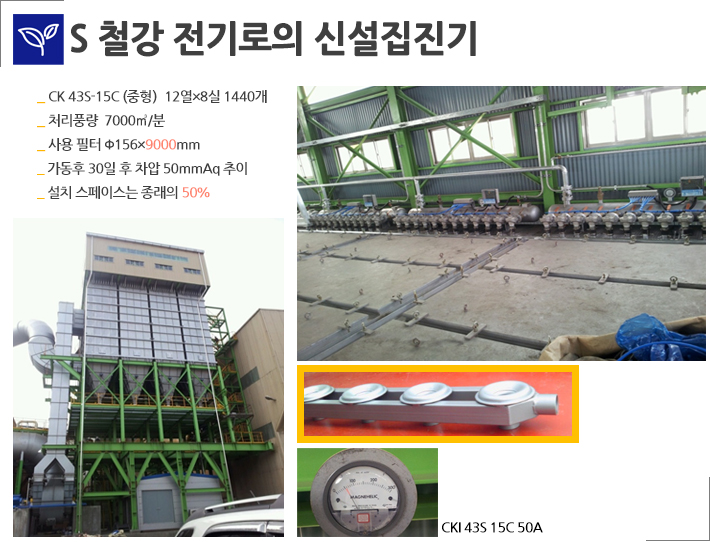

기존 백필터 사양 Bag filter Remodeling for 용해로

공정 분진 분사장치 펄스밸브 여과속도 필터백 설계풍량 벡케이지 필터백재질
전기로의 연기 및 분진 포집 아연 및 철강분진 단순분사 시스템 40A(21개) 1.35m/min D156x2400L(210개) 350m3/min 밴츄리 결합형 PE
현상파악 : -백필터 가동 후 차압증가 -> 매일 송풍기 중단 및 강제탈진
                -용해작업 현장이 매연으로 가득 참
개조전 개조후
필 터 수 명 12개월 최소 24개월
필터 백 차압 300mmAq이상 120mmAq
압축공기압력 6kg/cm2 5kg/cm2
작 업 방 법 차압 200mmAq이상 시 송풍기 중단 후 탈진 연 속 작 업
효 과 풍량 및 생산성 50% 증가
투자회수기간 1.7년
* 교체작업 후 현재까지 차압증가 없고 용해로 현장 매연 완전히 포집 되어 연속 운전 중

기존 백필터 사양 Bag filter for Lime(NEW)

공정 공사 분진 분사장치 펄스밸브 블로우튜브 필터백 타공피치 벡케이지 필터백재질 풍량
소성로
후단		 전기집진기
철거후		 성회분진
및 가스		 CK분사
시스템 적용		 50A
(120개)		 50A
(120개)		 D156x5670L
(1200개)		 230X230 스냅링용 Nomex 4300Am3/min

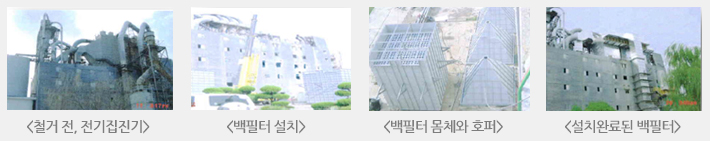

현상파악 : 환경규제가 강화되어 전기집진기를 철거하고, 백필터를 설치하며 CK분사시스템을 적용하여, 기존 옥상에 설치 가능하도록 하여 원가를 최소화 함.
설계비교 설계비교
항 목 일 반 분 사 C K 분 사 항 목 일 반 분 사 C K 분 사
필 터 크 기 D156x3000 D156 x5670 펄 스 밸 브 수 230EA 120EA
설 치 장 소 바 닥 옥 상 블로우튜브크기 50A 50A
추가닥트공사 공사비 많음 소요없음 블로우튜브타입 10C 10C
총 필 터 수 2300EA 1200EA 펄 싱 압 력 6Kg/cm2 5kg/cm2
설 치 면 적 2800 x 7260 1500x 7260 압축공기소모량 800m3/hr 480m3/hr
필 터 피 치 250x250 250x250
