HOME > Wastewater Treatment > 처리계통도 및 입체도

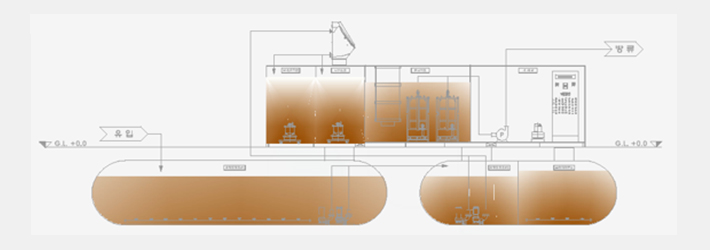

50톤 처리계통도(대표)

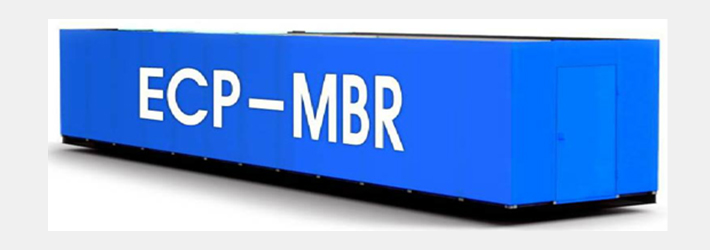

입체도

10톤 ECP-MBR

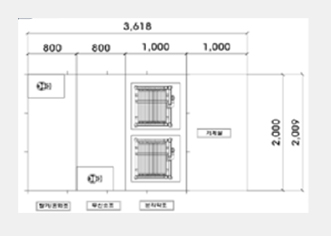

평면도
수질기준 유입수 방류수
BOD(mg/L) 250 5.0
COD(mg/L) 250 20.0
SS(mg/L) 150 5.0
T-N(mg/L) 40 10.0
T-P(mg/L) 5 0.5

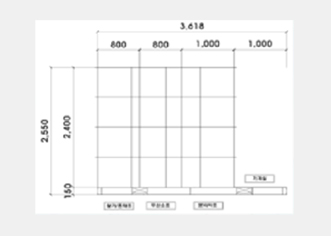

단면도
구분 재원
탈기혼화조 W0.8 x L2.0 x H2.4
무산소조 W0.8 x L2.0 x H2.4
분리막조 W1.0 x L2.0 x H2.4
기계실 W1.0 x L2.0 x H0.0
전체 W3.6 x L2.0 x H2.4

30톤 ECP-MBR

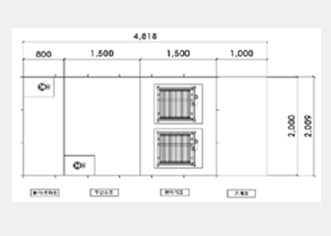

평면도
수질기준 유입수 방류수
BOD(mg/L) 250 5.0
COD(mg/L) 250 20.0
SS(mg/L) 150 5.0
T-N(mg/L) 40 10.0
T-P(mg/L) 5 0.5

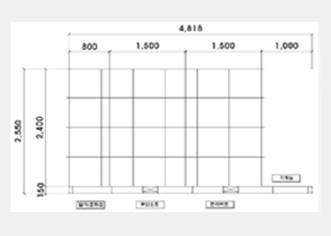

단면도
구분 재원
탈기혼화조 W0.8 x L2.0 x H2.4
무산소조 W1.5 x L2.0 x H2.4
분리막조 W1.5 x L2.0 x H2.4
기계실 W1.0 x L2.0 x H0.0
전체 W4.8 x L2.0 x H2.4

50톤 ECP-MBR

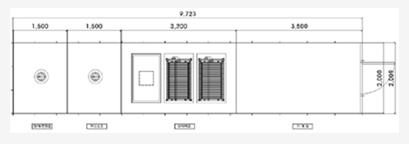

평면도
수질기준 유입수 방류수
BOD(mg/L) 250 5.0
COD(mg/L) 250 20.0
SS(mg/L) 150 5.0
T-N(mg/L) 40 10.0
T-P(mg/L) 5 0.5

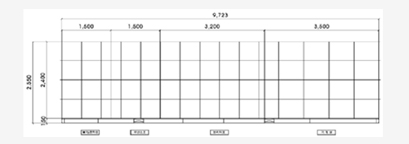

단면도
구분 재원
탈기혼화조 W1.5 x L2.0 x H2.4
무산소조 W1.5 x L2.0 x H2.4
분리막조 W3.2 x L2.0 x H2.4
기계실 W3.2 x L2.0 x H2.4
전체 W9.7 x L2.0 x H2.4

100톤 ECP-MBR

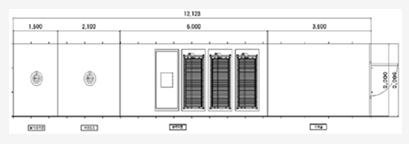

평면도
수질기준 유입수 방류수
BOD(mg/L) 250 5.0
COD(mg/L) 250 20.0
SS(mg/L) 150 5.0
T-N(mg/L) 40 10.0
T-P(mg/L) 5 0.5

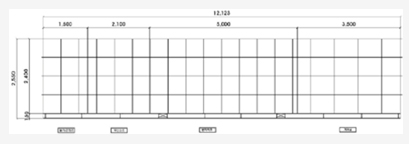

단면도
구분 재원
탈기혼화조 W1.5 x L2.0 x H2.4
무산소조 W2.1 x L2.0 x H2.4
분리막조 W5.0 x L2.0 x H2.4
기계실 W3.5 x L2.0 x H2.4
전체 W12.1 x L2.0 x H2.4
